ULTRAMID® A 216 Y10: um grau PA66 modificado por dissulfeto de molibdênio para desempenho equilibrado

Na vasta família de plásticos de engenharia, a poliamida 66 (PA66) sempre ocupou uma posição central.ULTRAMID® da BASFsérie se destaca como uma das linhas de produtos mais representativas neste campo. O portfólio ULTRAMID® é construído sobre uma ampla gama de polímeros de base – incluindo PA6, PA66, copoliamida PA66/6, PA610 e poliamidas semi-aromáticas, como PA6T/6 – combinados com tecnologias de modificação, como classes não reforçadas, reforçadas com fibra de vidro, preenchidas com minerais e reforçadas com fibra de vidro longa, fornecendo soluções de plástico de engenharia que cobrem um amplo espectro de requisitos de desempenho. Entre estes,ULTRAMID® A 216 Y10 – um grau PA66 para moldagem por injeção modificado com lubrificante de dissulfeto de molibdênio (MoS₂) – se destaca por suas excelentes propriedades autolubrificantes e resistência ao desgaste, tornando-o a escolha preferida para vários componentes de precisão.

1. Propriedades físicas básicas: dados concretos por trás do desempenho

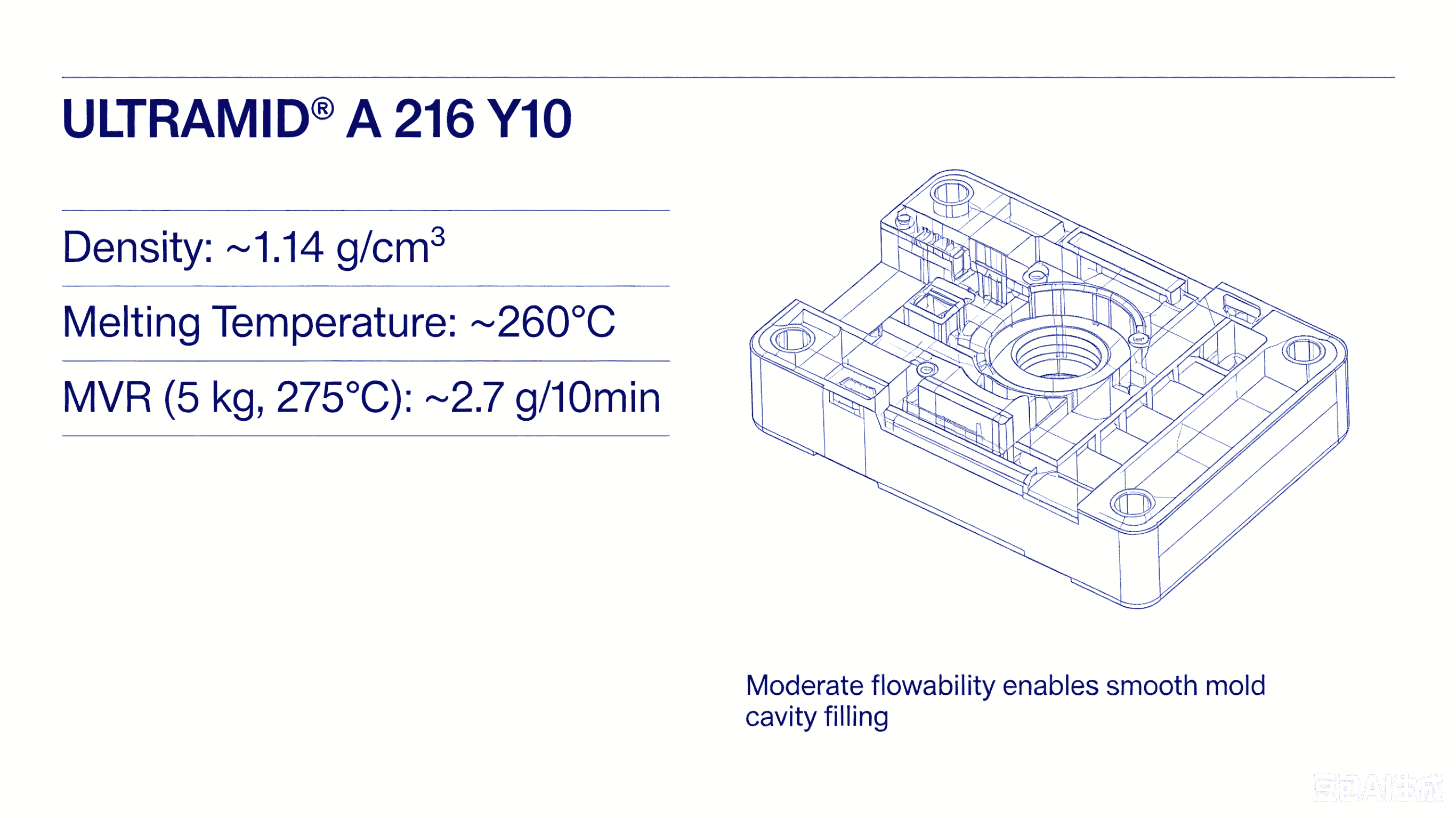

ULTRAMID® A 216 Y10é uma resina PA66 contendo lubrificante à base de dissulfeto de molibdênio, fornecida em forma de pellet com embalagem padrão de 25 kg por saco. Sua densidade é de aproximadamente 1,14 g/cm³ e sua temperatura de fusão fica em torno de 260°C. Sob condições de 275°C e carga de 5 kg, sua taxa de fluidez é de aproximadamente 2,7 g/10min, indicando fluidez moderada que permite o preenchimento suave das cavidades do molde, tornando-o adequado para moldagem por injeção de peças de formatos complexos. O produto normalmente exibe uma aparência cinza escuro.

2. Características principais: por que é tão conceituado?

Resistência Mecânica e Rigidez: Mesmo em seu estado não reforçado, o ULTRAMID® A 216 Y10 demonstra alta resistência mecânica e rigidez. Seu módulo de tração atinge 2.900 MPa, a resistência à tração é de 82 MPa e o alongamento na ruptura é de 60%. Estes números indicam que os componentes feitos deste material podem suportar forças e cargas externas substanciais, mantendo a forma e a estabilidade estrutural durante o serviço a longo prazo.

Desempenho térmico: O próprio PA66 possui alto ponto de fusão (aproximadamente 260°C), dotando o material de excelente resistência ao calor. Sua temperatura de amolecimento Vicat é de 221°C, permitindo desempenho estável e resistência à deformação em ambientes de alta temperatura.

Resistência a baixas temperaturas: Ao contrário de muitos materiais que se tornam quebradiços a baixas temperaturas, o ULTRAMID® A 216 Y10 mantém boa resistência mesmo em ambientes frios. A resistência ao impacto Charpy a 23°C é de 7 kJ/m², fazendo com que ele tenha um desempenho excepcionalmente bom em aplicações que exigem resistência ao impacto de baixas temperaturas ou em climas frios.

Resistência Química: O material apresenta boa resistência a uma ampla gama de produtos químicos, incluindo óleos, combustíveis, fluidos hidráulicos, refrigerantes, refrigerantes, agentes de limpeza, hidrocarbonetos alifáticos e aromáticos. Esta resistência garante a integridade e a vida útil dos componentes em ambientes químicos agressivos.

Propriedades Elétricas: Como excelente material isolante, o ULTRAMID® A 216 Y10 oferece alto volume e resistividade superficial, tornando-o adequado para componentes de isolamento elétrico. Atinge uma classificação de chama UL 94 V 2 em espessuras de 1,6 mm e 3,2 mm, atendendo aos requisitos de segurança de produtos eletrônicos.

Fricção deslizante e resistência ao desgaste: Graças ao aditivo lubrificante de dissulfeto de molibdênio (MoS₂), esta classe apresenta um baixo coeficiente de fricção e excelente resistência ao desgaste. É particularmente adequado para rolamentos, engrenagens, deslizadores e outros componentes onde a redução do atrito e do desgaste são críticos – ajudando a reduzir as perdas de energia e a prolongar a vida útil das peças.

Estabilidade Dimensional: Comparado a outros materiais PA66, o ULTRAMID® A 216 Y10 possui absorção de umidade relativamente baixa, com menos suscetibilidade a alterações dimensionais causadas por flutuações de umidade ambiental. Isto o torna especialmente valioso para componentes de precisão, como conectores em equipamentos eletrônicos e elétricos, onde tolerâncias rígidas são essenciais.

3. Aplicações Típicas: Do Automotivo à Eletrônica

Aproveitando as excelentes propriedades acima, o ULTRAMID® A 216 Y10 é amplamente utilizado em vários setores industriais:

• Automotivo: Componentes de transmissão de potência, peças periféricas de motor, componentes externos de carroceria;

• Elétrica e Eletrônica: Conectores de precisão, quadros de distribuição, componentes de isolamento elétrico;

• Máquinas Industriais: Engrenagens, rolamentos, deslizadores e outras peças resistentes ao desgaste.

4. Diretrizes de Processamento e Armazenamento

ULTRAMID® A 216 Y10 é adequado para moldagem por injeção. Caso o recipiente de armazenamento tenha sido aberto, recomenda-se a secagem em ar quente a aproximadamente 80 85°C; a secagem é obrigatória se o teor de umidade exceder 0,2%. A temperatura recomendada do molde é de aproximadamente 60 80°C. O material deve ser armazenado em local fresco, seco e bem ventilado, longe de fontes de calor e chamas abertas, com temperatura de armazenamento idealmente inferior a 50°C.

Conclusão

Em resumo, ULTRAMID® A 216 Y10 é um lubrificante PA66 balanceado e fácil de processar, modificado com lubrificante de dissulfeto de molibdênio (MoS₂). Ele não busca desempenho extremo em nenhuma propriedade única, mas em vez disso alcança um excelente equilíbrio entre resistência mecânica, resistência ao calor, tenacidade, resistência química, isolamento elétrico e resistência ao desgaste autolubrificante. Esse perfil “versátil” o torna uma opção confiável e valiosa para engenheiros e profissionais de compras ao selecionar materiais para componentes de precisão.
